無線溫度傳感器主要用來測量帶電物體表面溫度.如對高壓開關柜中的母排接頭和裸露觸電的運行溫度進行監測.無線溫度傳感器主要包括測量電路、溫度傳感器、無線調制接口、邏輯控制電路、供電電路。通過無線網絡將溫度信號傳送到無線溫度監測儀。無線溫度傳感器由于體積比較小.適合用來測量開關柜中的溫度熱接點，可以對開關柜中引出電纜接頭，觸頭、母線連接點的運行溫度進行測量。

1各類測溫裝置系統的比較

       目前,越來越多的電力用戶開始在高壓開關柜內加裝溫度實時監測系統,用來實時掌握高壓開關柜的溫度變化趨勢和運行狀態，做到事故隱患及時排查,并合理預留設備檢修時間。然而，由于高壓開關柜內部的設備組成較多，且布置結構相對復雜，其間存在有較大的電流和電壓，導致開關柜內的電磁環境惡劣，現有的高壓開關柜測溫技術都存在著各種各樣的局限性。

       比較常見的測溫技術包括光纖測溫、紅外測溫和無線感應測溫。光纖測溫時,其內部光纖在長時間使用后會積累大量灰塵，易導致光纖沿面的放電和閃絡現象，造成光纖的絕緣性能降低，并給高壓開關柜的安全運行帶來隱患；紅外測溫設備容易受到外界環境溫度的干擾,始終需要依靠人工巡查來實現測量,無法實現溫度的在線實時監測；無線感應測溫則需要在高壓開關柜內加裝感應線圈,在長期運行過程中很難保證其測量的可靠性和穩定性。

       而無線測溫技術采用了無源無線的傳感器和無線接收單元，其分別安裝于高壓柜內的測溫點和開關柜柜外的電氣小室，由于傳感器本身無須電源額外供電、且不需要從電力裝備上取電，因此具有明顯的安全性、可靠性和可維護性。

2 無線測溫裝置實施方案

       無線測溫裝置系統由無線測溫傳感器、數據讀取器、數據接收天線和后臺監控系統等組成，可以方便地安裝在被測點上,準確跟蹤發熱點的溫度變化，并通過無線傳輸方式將數據通過接收天線發送給數據讀取器,從而進行對被測點溫度信息的實時采集之后通過RS485通信方式將溫度信息傳輸?shù)胶笈_監控系統,在后臺實時顯示出被測點的溫度變化，方便運行人員實時掌控全廠高壓開關的運行情況。無線測溫裝置系統的工作原理所示。

方案設計

在開關柜內觸頭上安裝無線溫度傳感器，傳感器為電流感應自供電型并通過射頻無線頻段把信號發送到無線測溫裝置上，無線測溫裝置安裝在指定位置，無線接收處理各個接頭的溫度值。對于柜子數較多的配電室，需要再開關柜二次儀表室安裝無線中繼進行無線信號傳輸，保障傳感器和接收裝置之間的通訊正常。

四、系統各部分簡介

1.無線溫度傳感器

技術參數

測溫范圍：-50℃~+125℃；

測溫精度：±1℃

供電方式：CT感應取電，啟動電流≥5A；

安裝位置：電纜接頭、銅排、觸頭等；

無線頻率：470MHz；

采樣頻率：15S；

發送頻率：15S；

傳輸距離：空曠150m。

安裝方式：

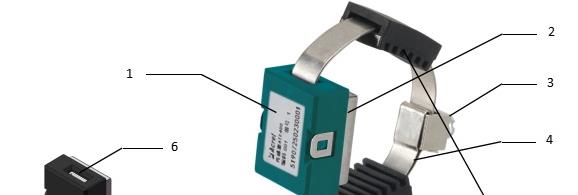

無源無線溫度傳感器ATE400結構說明：

1 —— 溫度傳感器主體

2 —— 合金底座，與溫度探頭接觸

3 —— 鎖扣，用于固定合金片

4 —— 取電合金片，用于感應取電

5 —— 硅膠墊片，用于支撐合金片

6 —— 合金片安裝孔，用于安裝合金片

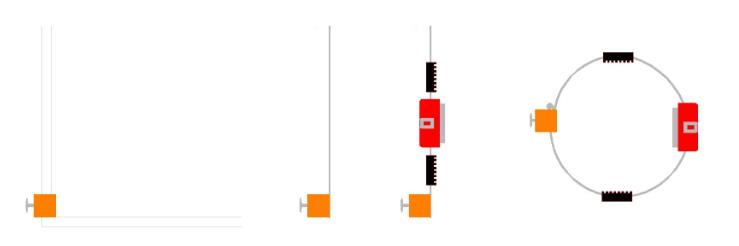

取2根合金片穿過鎖緊件安裝孔，將合金片居中對折后鎖緊件固定在折彎處；將對折后的4層合金片分別穿過硅膠墊片-傳感器主體-硅膠墊片；將整體傳感器環繞安裝部位一圈后拉緊合金片并旋緊螺絲；合金片多余部分留取適當長度并折疊壓緊。合金片安裝示意過程如下：

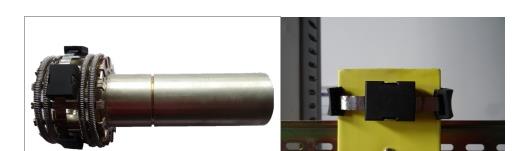

無線溫度傳感器安裝實例如下：

無線測溫裝置的系統優勢包括:

       (1)無須電池。無線測溫傳感器采用被動感應的方式，無需利用電池進行驅動，因此減少了電池更換所帶來的時間間隔和維護成本，同時不會因產生廢舊電池而對生態環境造成影響。

       (2)安全可靠。無線測溫裝置不要求在被測點或相關支撐結構上進行連線，因此在傳感器與接收設備之間不存在相關電氣聯系，從而實現了高壓隔離，可以保障設備的安全運行。

       (3)安裝過程方便靈活。傳感器本體的體積較小，且與讀入器之間進行數據的無線傳輸,因此安裝過程靈活方便，不受開關柜結構和空間的影響。

       (4)環境適應性好。通過匹配軟件的校正，可以補償溫度傳感器在制作過程中的系統偏差，且傳感器可在任何溫度范圍內工作,不會受到季節因素的影響。通常，只需在安裝溫度傳感器時進行一次調試，之后多年內不需再進行校正。此外，沾污、積灰等情況也不會對溫度傳感器的準確性造成影響。

       (5)。無源無線的系統連接方式較大地保障了電力設備的安全運行，減少了設備的維修次數,使整個系統的安裝、運維成本下降。

3 無線測溫裝置在高壓開關柜上的應用

3.1系統結構圖

       如圖2所示，整個無線測溫系統共分為三層：一層:無線測溫傳感器采集測溫位置的溫度數據；二層:數據讀取器通過數據接收天線,接收來自無線測溫傳感器發送的數據并進行相關處理;三層:站內所有數據讀取器通過RS485進行串聯，然后將數據讀取器處理過的所有數據發送到站內交換機，之后傳送到達站內測溫工控機進行實時顯示。

3.2 無線測溫傳感器的安裝

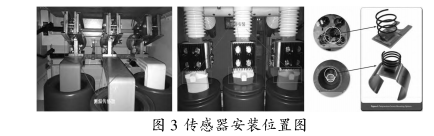

       高壓開關柜內的每個測溫點都需要安裝一個無線測溫傳感器，用于對該點位的實時溫度測量。無線測溫傳感器的安裝方式有很多種，具體如圖3所示。常用的方式是螺栓固定式、硅膠表帶捆綁式、卡環式等，安裝方便靈活。螺栓固定式通常在母排等平整位置進行安裝,易于固定螺絲;硅膠表帶捆綁式通常在不易于使用螺栓固定安裝的位置進行安裝;卡環式通常用于斷路器動觸頭處的監測安裝,使無線測溫傳感器能方便地卡在動觸頭上。由于高壓開關柜一般用于監測斷路器觸頭、隔離刀閘觸頭和進線電纜頭等易發熱點位，因此當無線測溫傳感器被安裝在這些發熱點處時，要求無線傳感器底板和母排需要緊密接觸并固定，不能出現底板翹起等現象。

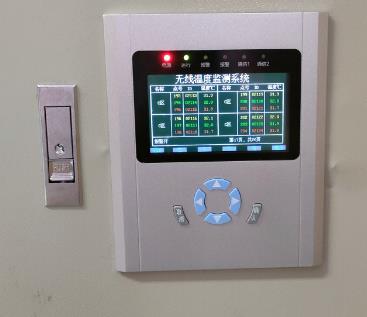

       溫度在線監測系統主要由設備層的溫度傳感器和溫度采集/顯示單元，通訊層的邊緣計算網關以及站控層的測溫系統主機組成，實現變配電系統關鍵電氣部位的溫度在線監測。

5結語

       無線測溫裝置系統解決了不易對高壓開關柜發熱部位進行溫度監測的難題，其無線測溫傳感器能夠安全、方便地安裝在咼壓開關柜斷路器觸頭、隔離開關觸頭、電纜接頭和母排連接處，完成溫度實時監測，并通過數據接收天線接收無線測溫傳感器的溫度數據,傳輸數據讀取器進行解析，然后通過RS485通信傳輸給后臺監控系統，為運行管理人員展現高壓柜的實時運行情況,保證電網的安全可靠運行。
