測溫產品概述

在電力系統中，從發電廠到送變電設備以及到終端用戶電器的整個傳輸過程中都有大量的可變溫度需要檢測、預警。高壓設備連接部位如母線連接點，各種開關、斷路器、主變套管夾、高壓電纜接頭等由于氣候冷熱變化、材料老化、銹蝕、松動等原因易造成接觸不良、接觸電阻增大。在大電流通過時，容易燒壞設備，嚴重的甚至引起一次設備起火爆炸。若對這些溫升故障點的運行狀態進行動態追蹤監測，不僅可以防止、杜絕此類事故的發生，而且亦為電力系統安全可靠分析和科學調度提供重要的決策依據。

在目前對高壓電氣設備溫度的監測，使用最多的方式是通過人工手持紅外設備定期巡檢。而此種方式有很多的弊端：

1.勞動強度大，需增加工作人員；

2.溫度測量不準，人為的、環境的干擾因素大；

3.溫度的異常不能及時的發現；

4.對歷史數據無法進行及時、有效的分析。因而存在無法及時發現故障的隱患；

5.電氣設備內部的一些關鍵接點的溫度無法測量；



針對目前高壓設備溫度監測的現狀，我公司推出了一系列的測溫產品，可適用于各種不同的測溫環境。產品已大量的運行在國內的各行各業的電力系統中，為避免高壓電氣設備事故起到了很好的監測作用。



無線測溫系統介紹

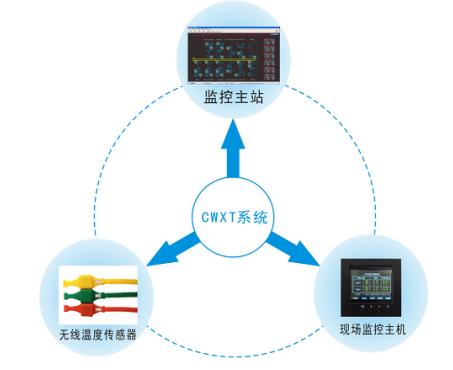

系統結構圖

整個測溫系統由無線溫度傳感器、現場監控主機、后臺監控系統三大部分組成。

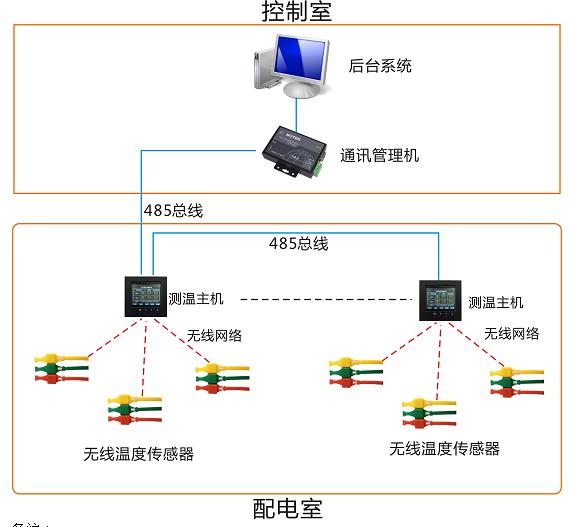

系統拓撲圖

備注：

1、無線溫度傳感安裝于開關柜內電纜頭、斷路器觸頭等電氣連接處等部位。

2、測溫處理主機采用面板式安裝在開關柜的儀表室面板上。

3、測溫處理主機通過RS485總線將測溫數據傳到監控后臺，最遠通訊距離可達1200米。

系統描述

本系統每面開關柜用 1臺現場監控主機，主機采用面板嵌入式的方式安裝于儀表室面板。

無線溫度傳感與現場監控主機之間通過無線電波傳送溫度數據，對其它設備沒有任何干擾及影響。

現場監控主機帶有無線通訊口，所測得溫度數據可以通過無線的方式將溫度數據上傳至后臺管理系統進行數據分析處理。無論被監測設備那一點溫度異常，后臺系統都能準確的發出報警信號，真正實現了開關室無人值守。



系統軟件介紹

測溫監控系統主要包括主監控中心界面、參數設置、溫度數據查詢、告警以及溫度值實時曲線和歷史曲線。主要功能如下：

◆ 電氣監控系統分布圖

在顯示界面可以顯示一次系統模擬圖。

◆ 溫度監測

在監控系統上集中顯示被測各點的溫度值。

◆ 報警功能

實際測量到的參數值超過報警值時進行聲光報警，并帶有語音報警功能（需后臺帶音響）。

◆ 故障顯示

被測設備溫度點的位置非正常工作時顯示故障。

◆ 數據庫功能

存儲所有被測點的各個時刻的溫度值，以便進行數據查詢與歷史曲線顯示。

◆ 權限管理

可進行權限設置。運行數據的設定、修改等需經有使用權限的系統操作人員操作方生效。

◆ 遠程通信

系統提供RS485、以太網、CAN總線通訊方式，以滿足遠程通信。

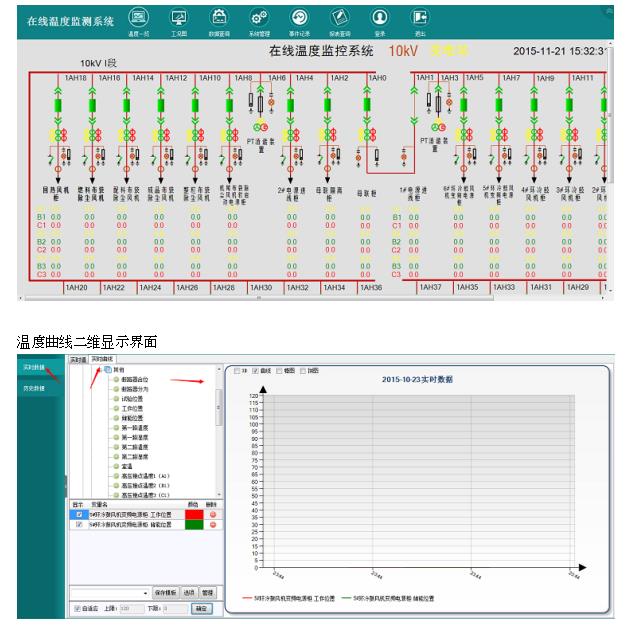

監控系統主界面

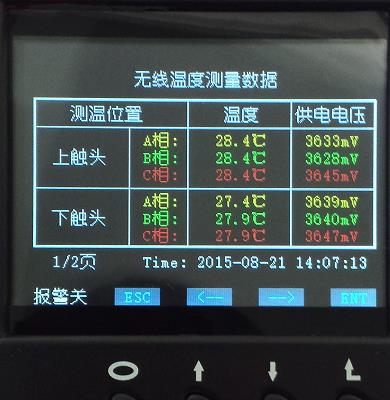

現場監控主機

無線測溫主機是一款集溫度傳感器工作狀態的監測、現場溫度顯示，報警提示和輸出，事件記錄及數據記錄于一體的現場溫度監測儀，并可修改現場無線溫度傳感器的地址等參數。





主要功能：

主要功能		功能介紹
基本功能	接收數據	接收無線溫度傳感器上傳的溫度和傳感器工作電壓
	顯示數據	彩色顯示接收到的數據，顯示效果更直觀，背光開關可控，適用多種應用場合
	時鐘顯示	實時時鐘顯示，并作為事件記錄的時間基準
	參數設置	所有參數靈活可設，操作方便，掉電數據不丟失
	報警輸出	當有報警事件發生時，繼電器干接點信號輸出并發出蜂鳴報警聲音提示
高級功能	極限溫度記錄	按月記錄每個測溫點的最高溫和最低溫，同時記錄相應的供電電壓與發生時間，當跨年度使用時，自動覆蓋上一年的該月數據
	溫度報警記錄	記錄曾發生過報警的測溫位置的每一相的溫度、開始時間和結束時間，最多可保存100條記錄，當超過100條記錄時，自動覆蓋最早的記錄
	溫度失衡記錄	當同一組測溫位置三相溫度不相等時，按月記錄當前該組每一相的溫度及發生時間，并計算出失衡度，當跨年度使用時，自動覆蓋上一年的該月數據
	密碼管理	采用密碼管理方式，設置參數時必須輸入密碼，密碼分為用戶密碼和系統密碼，輸入系統密碼可進行更高級的設置功能



技術指標：

技術參數		技術指標
無線參數	無線頻率	2.4GHz、433MHz 可選
	管理無線傳感器數量	≤24只
通訊參數	通訊接口	RS485通訊接口，通訊距離≤1200m（不加中繼）
	主機組網數量	≤128只
	通訊規約	Modbus規約《無線測溫系統通訊協議》
	波特率	1200、2400、4800、9600、19200 bps 可選
報警默認參數	溫度報警值	上限值：+90℃，下限值：－20℃
	溫度告警值	上限值：+60℃，下限值：－10℃
	告警電壓值	2700mV
繼電器干接點參數		AC220V/5A（1組無源常開/常閉觸點）
工作電壓		AC85～265V/DC110～370V
整機功耗		≤5VA
工作溫度		-10℃~+70℃
工作濕度		≤90%RH,不結露，無腐蝕
海拔		≤2500米
防護等級		IP20
絕緣電阻		≥100MΩ(溫度在10~30℃,相對溫度小于80%)
安裝方式		嵌入式安裝





無線測溫傳感器簡介：

表帶式無線測溫傳感器：

表帶式溫度傳感器適合于靜觸頭、母排、電纜頭、隔離刀閘等測溫部位的安裝，將測溫傳感直接綁在測溫點處即可，溫度探頭緊貼測溫處。測溫精度高、安裝方便牢靠。

無線溫度傳感器技術參數
測溫范圍	數字溫度傳感器方式-25～200℃
精度	≤±1℃
采樣周期	默認1min(可設)
溫度發送周期	默認1min（1min～3小時在線可設）
傳感器休眠電流	≤4uA
峰值電流	≤20mA
單次發送時長	≤3ms
最大發射功率	0dB
無線頻段	2.4GHz /433MHz
工作電源	鋰電池
電池品牌	法國Saft
設計壽命	不低于10年
射頻標準	IEEE802.15.4
通訊距離	2.4GHz：≤10m,433MHz: ≤100m
外型尺寸	40X24X24mm
外殼材料	硅膠（特殊材料阻燃、耐高溫、抗氧化最高可耐250℃高溫）
EMC設計標準	GB/T 17626
工作環境溫度	-40～85℃
適合安裝部位	電纜搭接處、母排連接處、靜觸頭、隔離刀閘

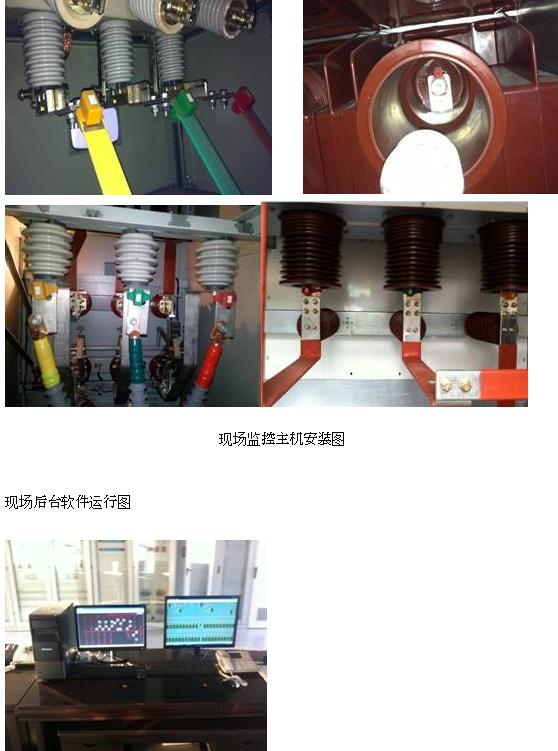

傳感器安裝實例

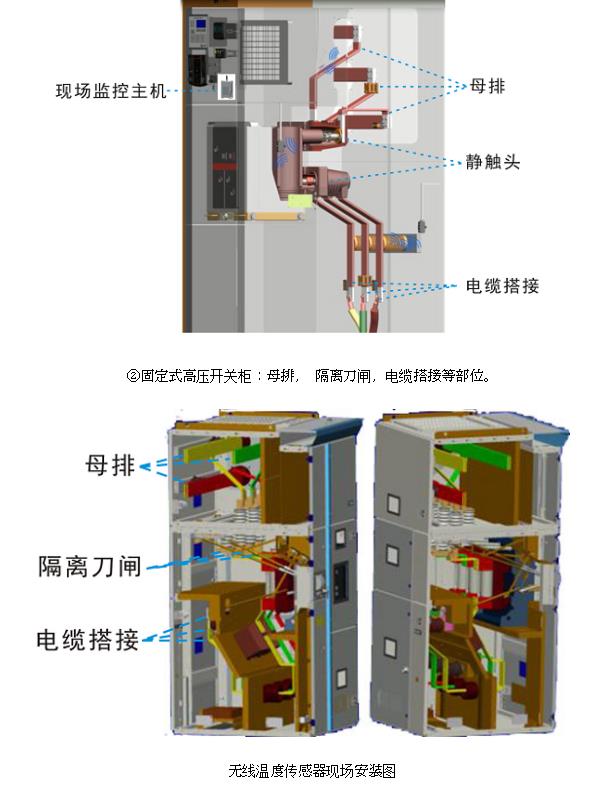

無線溫度傳感器安裝部位示例：

①移開式高壓開關柜：母排， 靜觸頭，電纜搭接等部位。
