鍋爐DCS系統主要功能



（一）監控內容



（1）參數監測



鍋爐 DCS 控制系統對鍋爐的熱工參數（壓力、溫度、流量等）進行連續測量和顯示，并通過數據采集和數據處理技術，對數據進行記錄和分析，及時發現異常情況。



（2）自動控制



根據鍋爐運行參數的變化，自動調整燃料量、給水量、減溫水等保持鍋爐在較經濟的工況下運行。同時在超壓、水位過高、水位過低以及超壓停爐和水位過低停爐時進行聯鎖保護。



（3）報警處理



當鍋爐運行參數超過設定范圍或出現異常情況時，系統會發出聲光報警，提醒操作人員及時處理。同時，系統還會對報警信息進行記錄和歸檔，便于后續查詢和分析。



（4）操作指導



鍋爐 DCS 控制系統為操作人員提供操作指導，包括啟停爐操作、負荷調整操作等，確保操作人員能夠正確、安全地操作鍋爐。



（二）管理內容



（1）數據管理



鍋爐 DCS 控制系統對采集到的鍋爐運行數據進行存儲、備份和恢復，保證數據的完整性和可追溯性。同時，通過對數據的分析，可以對鍋爐的性能進行評估和優化。



（2）故障診斷



鍋爐 DCS 控制系統具有故障診斷功能，可以對鍋爐運行過程中出現的故障進行診斷定位，幫助操作人員及時發現和處理故障。



（3）維護管理



鍋爐 DCS 控制系統可以對鍋爐及其輔助設備進行維護管理，包括定期檢修、保養等工作，確保鍋爐的穩定運行和延長使用壽命。



（4）安全管理



鍋爐 DCS 控制系統具有完善的安全管理功能，包括權限管理、操作監護等措施，確保操作人員的安全和設備的安全運行。



（5）能耗管理



通過對鍋爐運行數據的分析和評估，可以幫助企業進行能耗管理，優化能源利用，降低運營成本。



（6）報表管理



鍋爐 DCS 控制系統提供各種報表的生成和打印功能，如運行日志、檢修記錄等，方便企業的管理和監督。



（7）網絡管理



針對分布式網絡結構，鍋爐 DCS 控制系統提供網絡管理功能，可對網絡設備進行配置、監控和維護，確保網絡的穩定性和安全性。



（8）遠程監控



通過與上位機或云平臺連接，鍋爐 DCS 控制系統可以實現遠程監控和管理，方便企業進行集中管理和調度。







四、鍋爐物聯網系統結構



為了滿足鍋爐的安全、經濟高效、綠色環保的自動化、信息 化生產的需求，我公司提供先進、可靠的集散控制系統，經過多年的使用經驗，形成并發展了鍋爐優化運行控制方案。

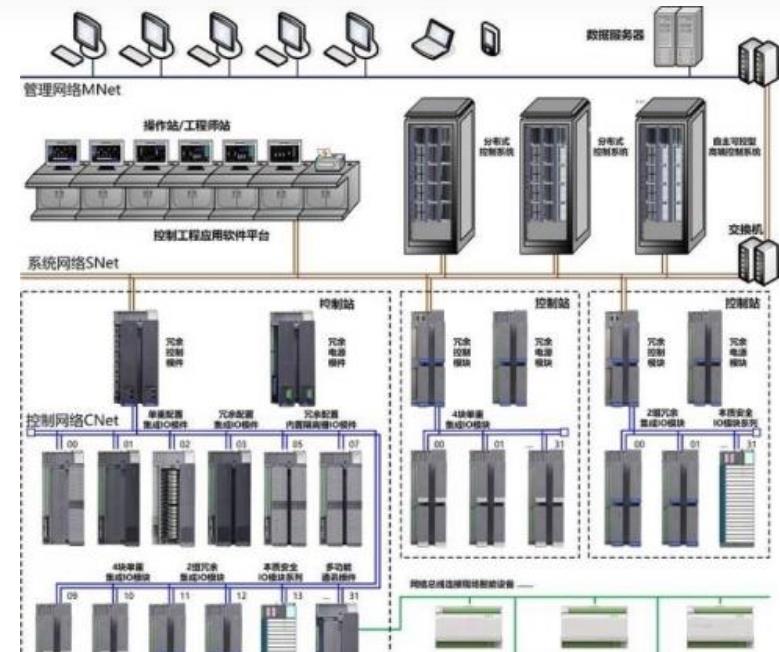

鍋爐物聯網系統結構



（一）鍋爐遠程控制



鍋爐遠程控制主要是控制鍋爐的出、回水溫度/出、回水壓力；排煙溫度，保持在安全設定的范圍內，同時還要保證鍋爐的充分燃燒和安全運行。



（二）熱水鍋爐出水溫度、壓力控制



熱水鍋爐的供暖系統采用封閉式水循環系統，通過循環加熱，將合格的一次熱水送往各個換熱站。再經過換熱器，將熱量傳遞給二次熱水。經過二次循環泵的加壓，將二次熱水供至用水端。根據鍋爐出口熱水壓力變化，采用補水泵變頻調節系統穩壓，實現鍋爐出口熱水溫度壓力的穩定。



（三）鍋爐數據采集



Ø 實時采集每臺鍋爐運行、停止、故障、鍋爐負荷數據燃料消耗數據；



Ø 實時采集鍋爐供/回水管網的壓力、溫度、供水熱量/流量數據；



Ø 實時采集鍋爐端電動調節閥狀態及開度數據；



Ø 實時采集鍋爐補水管網的壓力、溫度、補水流量數據；



Ø 實時采集鍋爐系統補水壓力、水箱液位、補水閥、泄壓閥開關狀態；



Ø 實時采集鍋爐循環泵/補水泵運行、停止、故障及頻率電流數據；



Ø 實時采集每臺鍋爐燃燒器電能數據，低氮排放數據；



Ø 實時采集鍋爐循環泵、補水泵電能數據；



Ø 實時采集鍋爐房總電能數據，功率因數，無功補償數據。



（四）鍋爐安全報警控制



軟件提供報警功能，當鍋爐的關注參數超標報警時（鍋爐房基本報警分為：鍋爐熄火報警；鍋爐超壓報警；鍋爐超溫報警；排煙溫度過高報警；系統壓力過低報警，水箱水位過低、過高報警），現場操作員站和鍋爐物聯網系統能夠同步產生報警信息，及時記錄報警產生的位置、原因、時間等相關參數。軟件也提供報警查詢功能，用戶可對歷史產生的報警進行查詢及分析，對問題進行排查和解決。
