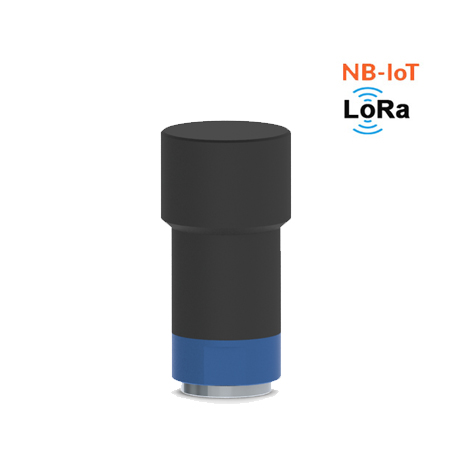

用于工廠機器監測直接連接至PLC 或DCS控制系統，該傳感器能幫助您更好地管理停機時間、優化維修計劃并避免不可預見的機械故障。DM-710系列無線振動傳感器節點使用簡單方便，極大地節約了測試中由于反復布設有線數據采集設備而消耗的人力和物力，廣泛應用于振動加速度數據采集和工業設備在線監測。系統節點結構緊湊，體積小巧，由電源模塊、采集處理模塊、無線收發模塊組成，內置加速度傳感器，封裝在防塵防水外殼內。每個節點的最高采樣率可設置為25.6KHz，分析帶寬可至5KHz，可對軸承進行包絡分析，有效判斷軸承故障。采集的數據既可以實時無線傳輸至計算機，保證了采集數據的及時性和準確性。
|
振動采集特性
|
測量方向
|
三軸
|
單軸
|
|
量程
|
20g
|
20g
|
|
|
測量范圍
及精度
|
加速度0.0～200.0m/S2（峰值）
速 度0.0～200.0mm/S（RMS真值）
位 移0～2000um（峰峰值）
|
||
|
頻率響應
范圍
|
加速度10Hz～5KHz
速 度10Hz～1KHz
位 移10Hz～1KHz
|
加速度10Hz～2KHz
速 度10Hz～1KHz
位 移10Hz～1KHz
|
|
|
精度
|
±5%
|
||
|
溫度采集特性
|
測量范圍
|
-40℃～80℃
|
|
|
精度
|
±2%
|
||
|
測量方式
|
接觸式
|
||
|
采樣特性
|
采樣頻率
|
加速度12.8KHz/25.6KHz
速度2.56KHz
位移2.56KHz
|
|
|
AD分辨率
|
16bit
|
||
|
采樣點數
|
1024/2048/4096
|
||
|
觸發方式
|
單次手動、計劃自動
|
||
|
射頻特性
|
射頻頻率和方式
|
WIF1
|
Zigbee 2.4GHz
|
|
網絡拓?fù)浣Y(jié)構
|
點對點、點對多點
|
||
|
實時傳輸速率
|
250Kbps
|
||
|
天線
|
外置天線
|
||
|
傳輸距離（視距）
|
<300米
|
<200米
|
|
|
環境特性
|
工作環境溫度
|
-40℃～80℃
|
|
|
|
相對濕度
|
≤80%
|
|
|
電氣特性
|
內置不可充鋰亞電池
|
8500mAh
|
8500mAh
|
|
工作電流
|
<100mA
|
<100mA
|
|
|
待機電流
|
<10uA
|
<10uA
|
|
|
工作時間
|
6～12月
|
6～60月
|
|
|
機械尺寸
|
高*直徑
|
92*42
|
92*36
|
|
防護等級
|
|
IP67
|
|
|
安裝方式
|
|
磁吸安裝
|
|
通訊轉發器
通訊轉發器負責把接收到的無線數據傳輸至計算機進行存儲，分析處理，輸出形式常用為以太網。
|
通訊方式
無線/USB/以太網/RS485
傳輸距離
433Mhz < 200米
2.4GHz < 100米
以太網 < 100米
RS485 < 1000米
傳感器最大接入容量
32臺
|
安裝方式
螺釘緊固安裝
防護等級
IP65
外形尺寸（不連天線）
160mm(長)×100(寬)×35(高)mm
重量
120g
|
圖4 通訊轉發器外觀示意圖
